Panowie (i Panie) próbuję rozkminić ten sterownik silnika i widzę dwie szkoły sterowania nim. Mowa tu o tym pacjencie:

 A teraz do sedna sprawy: nawet na stronie jednego polskiego sklepu jest wskazany schemat podłączenia:
Przypadek nr 1:

Z powyższego wynika, że kierunkiem silnika sterujemy pinami skrajnymi 1, 2 (na rysunku powyżej oznaczone jako 42 i 40) (wartość high, low), natomiast sterowanie PWM dla poszczególnych kierunków jest wspólne i obsługuje grupa pinów 3, 4 (na rysunku oznaczone zbiorczo jako 44).

Teraz patrząc z innych źródeł mamy(bootnroll.com):
Przypadek nr 2:

Z powyższego wychodzi że piny skrajne (1,2) sterowane na płytce odpowiadają za PWM, natomiast piny 3 i 4 są połączone i wprowadzone w stan wysoki.
Po mojemu i znając już układ L298N winno być jeszcze inaczej, czyli :

Przypadek 3:
Piny 1,2 mogą być wspólne i odpowiadają za PWM, natomiast kierunek obrotów silnika sterujemy poprzez odmienne stany pinów nr 3 i 4.
Czy ktoś zna odpowiedź jak powinno być poprawnie?

pytanie kolejne czy puszczając bezpośrednio sygnał pwm z pwmx da się tym sterować czy lepiej dołożyć szeregowo opornik i zbić napięcie do ok. 4v lub jakiś mały stepdown

Good afternoon,
When I try to add LK4 controller, it is not included in the drop-down list.
Am I missing something?

Thanks

Witam,

Czy można do LK podłączyć jakiś czujnik natężenia dźwięku?. Chciałbym sprawdzić średni pomiar przez 8 godzin pracy.  Drugie pytanie jaki czujniki temperatury będzie lepszy na dłuższym przewodzie (30 m) cyfrowy czy analogowy?.

pozdrawiam

Ustawienie serwera e-mail bez szyfrowania. Zwykłe uwierzytelnianie na porcie 587 dla SMTP. Poniższy komunikat pojawia się w logach serwera pocztowego.
2023-11-02 SMTP protocol error in "AUTH LOGIN" H=[185.xx.xx.xx] AUTH command used when not advertised

"The 503 AUTH command used when not advertised essentially explains itself, it didn't offer the client the option to use the AUTH command. This is most likely because the client used HELO rather than EHLO (which I would note you used when you did your telnet test"

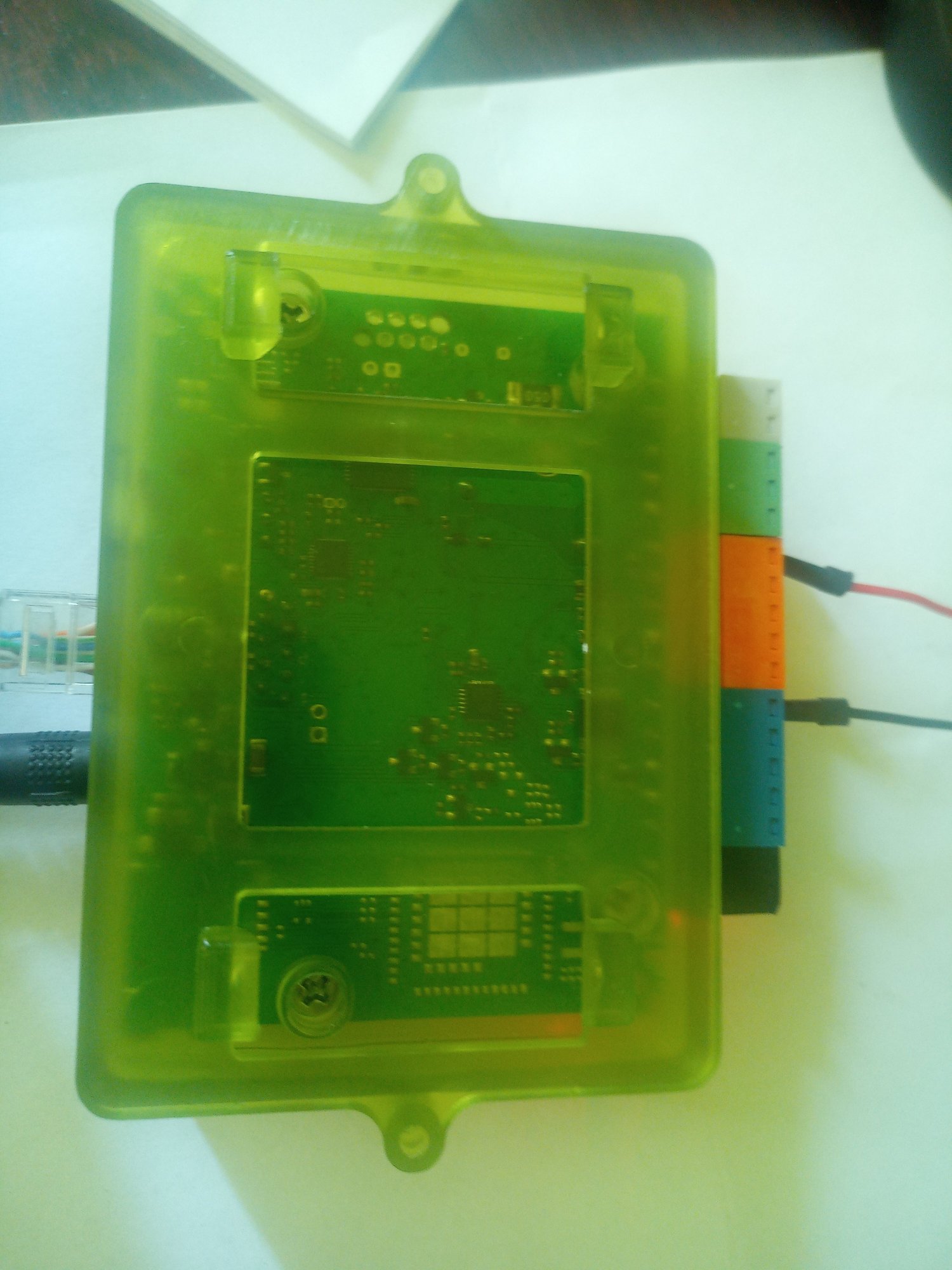

Witam... nowy projekt zastosowania LK jako suntrackera jednoosiowego typu flipper na lk4

LK4 - bo posiada wifi wiec nawiązanie polaczenia upraszcza wszystko - zasilanie wprost z panela 24v
modułem wykonawczym suntrackera są dwa fotorezystory, czujnikiem położenia jest czujnik położenia przepustnicy AR-013 a wiatr wykryje wiatraczek z czujnikiem halla (impulsowy)

zasada pracy to monitorowanie różnicy na wejściu analogowym inpa1 i inpa2 i po przekroczeniu czasu oraz wartości włączenie przekaźnika zasilającego silnik obrotnicy
w zależności od aktualnego jej położenia..
po przekroczeniu wartości krańcowej wiatru lub braku naswietlenia powrót do pozycji parkingowej.

konstrukcja podparta na 3 slupach 10x10 zabetonowane na pełno

za zmianę położenia odpowiada siłownik ST5 24v zasilany bezpośrednio z pierwszego panela na trójniku

w pozycji parkingowej

czujnik położenia wychyłu podpinamy dwa skrajne piny

zamontowany na konstrukcji przekazuje w zależności od położenia zmienna wartości input3

za śledzenie słońca odpowiadają dwa czujniki fotorezystorów przytwierdzone do boku panela

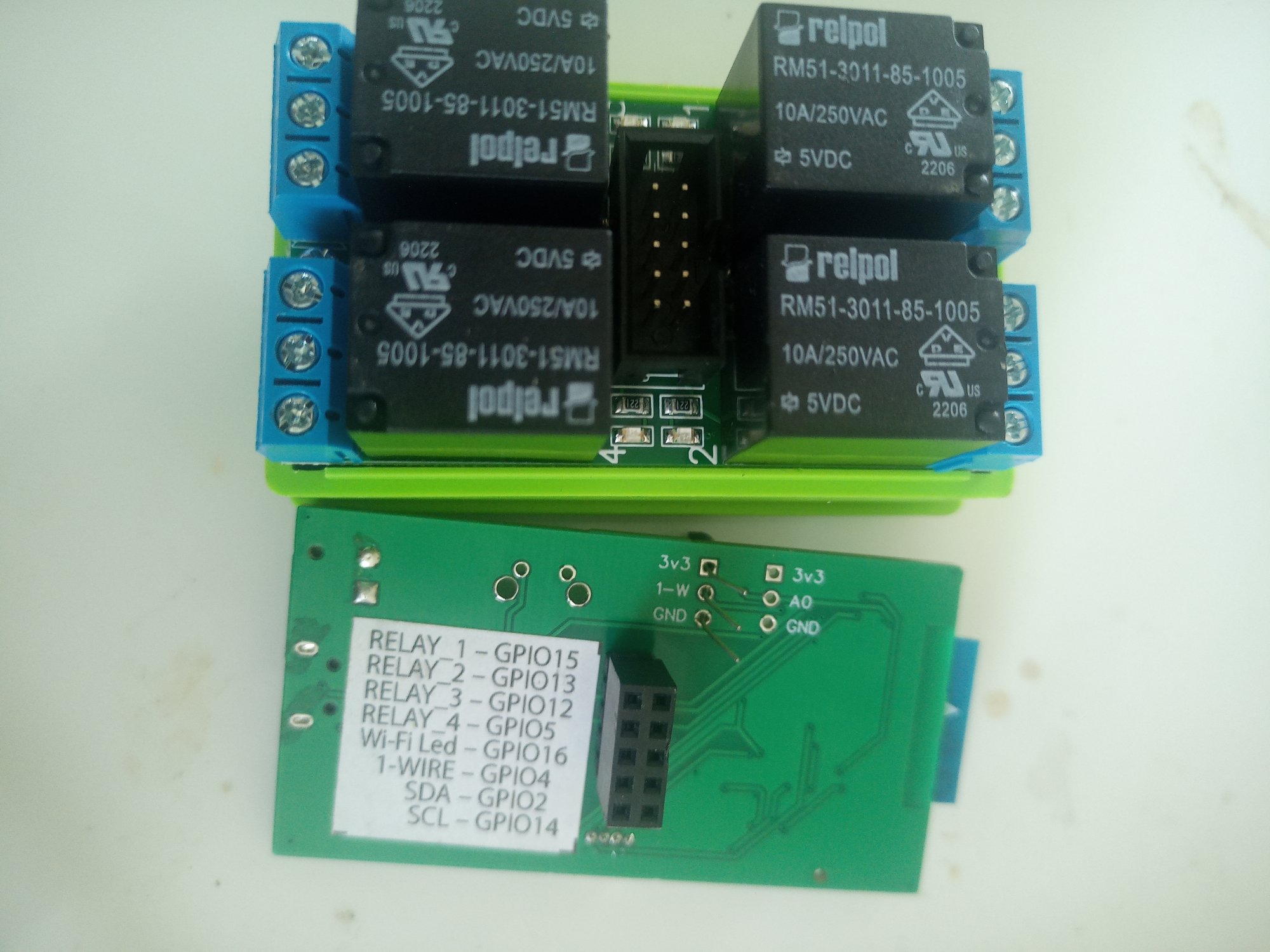

sterowanie 2 kanały w mostku H na przekaźnikach pierwszy to ruch na wschód drugi to kierunek zachód

ustawione zdarzenia - pierwsze to inicjacja stanu parking
może je wywołać kilka zdarzeń - od wiatru powyzej 50km/h inpd1 (osobny kontroler który ustawia stan wysoki po przekroczeniu wartości)(ev4) wykrycie zmierzchu, lub ręcznie przyciskiem inpd2 (bistabilny)(ev5) przydaje się podczas koszenia trawnika
jesli var1 jest true to sterownik w zależności gdzie się obecnie znajduje załącza nam pk1 (ev2) lub pk2 (ev3) i cała konstrukcja jedzie do pozycji horyzontalnej parking
jesli var1 jest false to sterownik podąża za słońcem analizując wartości z inpa1 i inpa2 i w zależności od odczytu załącza nam pk1 (ev6) i pk2 (ev7) a konstrukcja ustawia się aż do wyrównania tych wartości i spadku poniżej zadanych. dodatkowo odliczany jest czas zwłoki dzięki czemu co ok 5min mamy korektę położenia - im mniejszy czas tym korekty są częstsze
ostatnie zdarzenie to informacja o parkingu var2 jest true jeśli konstrukcja zwraca nam odpowiednie wartości z czujnika położenia.

Napotkane problemy...to głownie kalibracja położenia czujników na inpa1 i inpa2 oraz kalibracja ich ofsetów tak by faktycznie pozycja pokrywała się ze słońcem.
przy dużym zachmurzeniu konstrukcja wędrowała czasem dość dziwnie...
problemem okazało się również zasilanie bezpośrednio z panela PV - dołożenie zasilacza buforowego wraz z wbudowanym akumulatorem rozwiązało problem
teraz przy braku odpowiedniej ilości napięcia na panelu pv zasilacz umożliwia nieprzerwaną pracę i powrót do pozycji parking nawet po zmroku.

Zalety  - pełne zarzadzanie www oraz brak szukania pozycji parkingowej na zasadzie dojazdu do końca osi i powrót wg nastawy czasu jak to oferuje większość sterowników tego typu.

docelowo obok stanie wiatrak. wiec pomiar wiatru będzie bezpośrednio z niego. (czekam aż beton zwiąże)

PV i wiatrak będą zasilać huawei LUNA2000 5kw czyli mały magazyn energii, wspomagany oczywiście przez kontroler LK który będzie nadzorował produkcje z wiatru dostosowując ja do wymogów systemu huawei.

klient mqtt - aplikacja phon oraz strona - w związku ze zmiana nazewnictwa przyciski na fonie nie działają, nie można zmienić stanu wyjść out ale pokazuje stany wyjść zgodnie z nowym nazewnictwem
klient mqtt - włączony wyzwalacz w zadaniach bez odpowiednich ustawień mqtt wiesza po chwili interface www LK

klient http - logowanie się czasem zapętla doprowadzając do zwiechy systemu. LK zamiast pominąć logowanie digest - po udanej próbie basic nieustannie podejmuje nawiązanie polaczenia aż chyba do zapchania pamięci.

jaki jest najnowszy FW dla wersji  HW LK4? i gdzie można go znaleźć ?

wpinanie licznika  L3F1946  do systemu huawei do pinow  7,9 w złączu komunikacyjnym falownika by  zmusić go do pracy offgrid lub backup mode lub magazynu sun2000
licznik musi mieć ustawienia by go znalazł falownik  addr: 11, baud: 9600, data: n.8.1, port: rtu
Po podłączeniu do falownika licznik wykrywany jest jako DTSU666-H.

json do LK

After connecting via wifi, NTP is not active - the clock is not updated after a power failure. Time 1970-01-01 01:20:17

HW 3.8, SW 1.57a
wcześniej był podłączony AM2301B i działał normalnie, po zmianie na SCD40 (LANKON-046new) i zmianie typu czujnika w konfiguracji (Primary Sensor = None, CO2 Sensor = SCD40) jest tylko pomiar CO2, temperatura i wilgotność pojawiły się tylko raz na chwilę i zniknęły.  Trafił mi się wadliwy czujnik (nie mam innego SCD40 na podmianę), jest jakiś błąd w firmware, czy coś jeszcze trzeba skonfigurować?
