Czujnik natężenia prądu L1,L2,L3
#11
(05-06-2022, 12:03 PM)wilkxt napisał(a): ten z linku daje na wyjsciu 50mA, wiec musisz dołożyć równolegle rezystor, daj rezytor 100om i INPA1 ustaw na 5V i patrz na wyniki, dla INPA3 rezystor 62om bo tam moze byc max wartosc 3,3V

albo ten https://allegro.pl/oferta/przekladnik-pr...1394217693  on daje 5V na wyjsciu wiec bezposrednio bez rezystorów podepniesz pod INPA1 i INPA2, do INP3A juz nie bo bo max 3,3V, chyba ze zastosujesz dzielnik napiecia na wejsciu

z jakiego zakresu prady mierzysz?

Hej,

Chcę opomiarować główne obwody na instalacji przetwarzania odpadów (szafy, prasa, stacja kompresorowa,wentylacja), zakres to od 0-150A (ciągła praca). Możesz mi podać jakiś przykłądowy dzielnik? i jakiś schemat podłączenia?. Pozdrawiam
<t></t>
Odpowiedz
#12
https://tinycontrol.pl/media/documents/i...008_PL.pdf str 13, punkt 6, tak wpinasz ten czujnik co juz kupiles z opornikiem 100om((INPA3i4) lub 62 om(INPA3i4).
Jesli chcesz wykorzystać co podałem w linku z wyjsciem 5V to do INPA1 i INPA2 wpinasz go bezpośrednio, do INPA2 i INPA4 tez możesz wpiac bezpośrednio ale zakres pomiaru bedzie do jakiś 130A.
Jak chcesz mieć zakres do 200A na INPA3 i 4 to dajesz dzilenik napiecia jak na str.11( z instrukcji powyzej) Rezystory np. R1=1k i R2 =1,8k
pozdrawiam
tomek
Odpowiedz
#13
Witam,

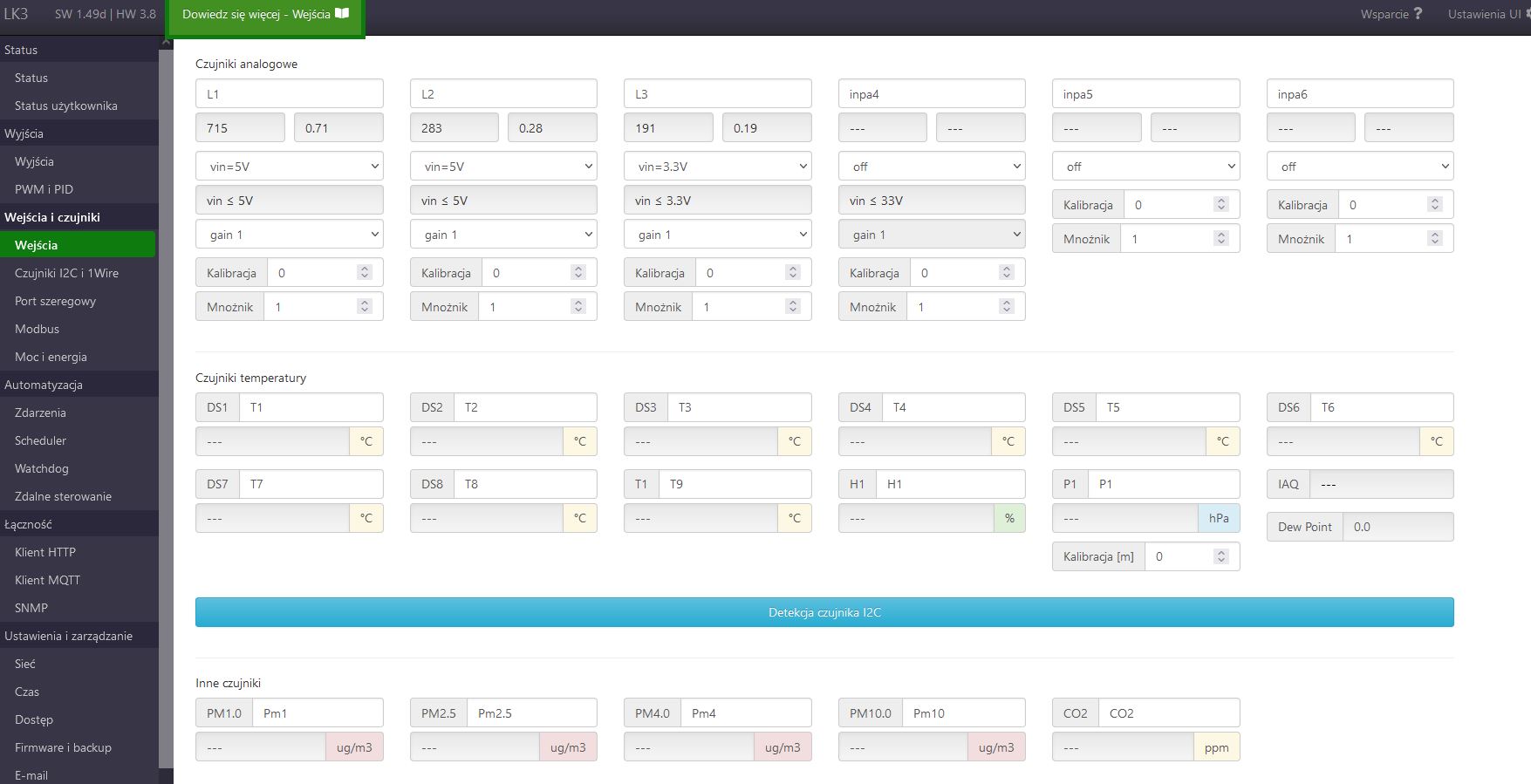

W załączniku zrzut ekranu z 3 przekładników.
INPA1 - Przekładnik prądowy SCT036TS-D
INPA2 - PRZEKŁADNIK PRĄDOWY, 300A:50mA, 0.5%, SCT4333QL - rezystor 100om
INPA3 - PRZEKŁADNIK PRĄDOWY, 300A:50mA, 0.5%, SCT4333QL - rezystor 62om

wszystkie przekładniki podłączone do tej samej fazy, miernik cęgowy wskazuje około 30A, a przekładniki jak w załączniku.


Załączone pliki Miniatury

<t></t>
Odpowiedz
#14
(05-15-2022, 05:57 PM)lukasino napisał(a): Witam,

W załączniku zrzut ekranu z 3 przekładników.
INPA1 - Przekładnik prądowy SCT036TS-D
INPA2 - PRZEKŁADNIK PRĄDOWY, 300A:50mA, 0.5%, SCT4333QL - rezystor 100om
INPA3 - PRZEKŁADNIK PRĄDOWY, 300A:50mA, 0.5%, SCT4333QL - rezystor 62om

wszystkie przekładniki podłączone do tej samej fazy, miernik cęgowy wskazuje około 30A, a przekładniki jak w załączniku.

A wieć tak.
INPA1- przekladnik 200A/5V, Ty masz odczyt 0,71V, co daje 200/5*0,71=28,4A - co by sie mniej wiecej zgadzało z cęgowym 30A.
INPA2 - prad 30A powinien dać na wyjsciu 5mAz rezystorem 100om, napiecie powinno być 0,5V, a jest 0,28V
INPA3 - prad 30A na wyjsciu 5mA z rezystorem 62om, napiecie powinno być 0,31V a jest 0,19V

Zmierz jakie jest napiecie na wejsciu(wyjsciu przekladnika) INPA2 i INPA3 i czy sie zgadza z tym co pokazuje LK.
pozdrawiam
tomek
Odpowiedz
#15
Witam,

Dzięki za wyjaśnienie teraz wiem że przekładnik 200A/5V rzeczywiście pokazuje dobrze. Przekładnik 300A:50mA, 0.5%, SCT4333QL będę musiał chyba oddać, sprawdziłem miernikiem i przy napięci DC podaje mi jakieś bzdury, a przy AC 1.5V chyba jest to przekładnik na zmiennie napięcie, dobrze mówię?.

Jeszcze pytanie odnośnie pomiaru energii i wykresów, jak ustawić (zakładam że chodzi o mnożnik i kalibrację), aby w zakładce "Moc i energia" wyświetlał mi poprawnie zużycie prądu W albo kW i jednocześnie zliczał energię w kWh. Bardzo mi zależy, aby na wykresie w MQTT wyświetlał mi zużycie bieżące w A lub kW.

pozdrawiam
<t></t>
Odpowiedz
#16
A jasne, przeciez Ty mierzysz zmienne napiecie, ten pierwszy 200A/5V ma w sobie mostek(4 diody) prostowniczy i dlatego na wyjsciu masz stałe napiecie i pomiar jest Ok. W dwóch pozostałych na wyjsciu jest zmienne napiecie, dlatego wynik nie jest prawidłowy, musiał bym dorobić pomiar zmiennego dla tych czujników w LK, żeby to działało. Tak jest zrobione dla czujników SCT-013. Możesz spróbować wybrać z menu SCT-013-030 lub SCT-013-000 i zobaczyć jaki bedzie wynik i ewentualnie przemnozyc go przez odpowiednia liczbę jak bedzie za duzy lub za mały.
Dla SCT036TS-D dodaj tylko mnoznik 40 i wynik pomiaru bedzie w amperach.
pozdrawiam
tomek
Odpowiedz
#17
Dzięki, jeden przekładnik już działa Smile. Jeżeli zastosuje dzielnik napięcia na INPA 3 i 4 to mam ustawić napięcie 33V w kontrolerze?.
<t></t>
Odpowiedz
#18
Nie, normalnie 3,3 I odpowiedni mnoznik. Ale generalnie jak nie będziesz przekraczał 130A to możesz dac bez dzielnika, nawet jak na chwilę przekroczysz ten prąd to wejściu się nic nie stanie, poprostu nie pokaże więcej niż 130A
pozdrawiam
tomek
Odpowiedz
#19
Witam,

Będę przekraczał bo już widzę skoki powyżej (testuje póki ten jeden). Czyli muszę kupić rezystor 1000 om i 1800 om, a ma wybrać:

Rezystor 1k; 2%; 0,25W
Rezystor 1,8k; 5%; 025W
czy
Rezystor 1k; 5%; 0125W
Rezystor 1,8k; 5%; 0,125W

ten dzielnik z rezystorów to lepsze rozwiązanie niż np: taki dzielnik:
https://allegro.pl/oferta/grove-dzielnik...2063914089
<t></t>
Odpowiedz
#20
Witam,

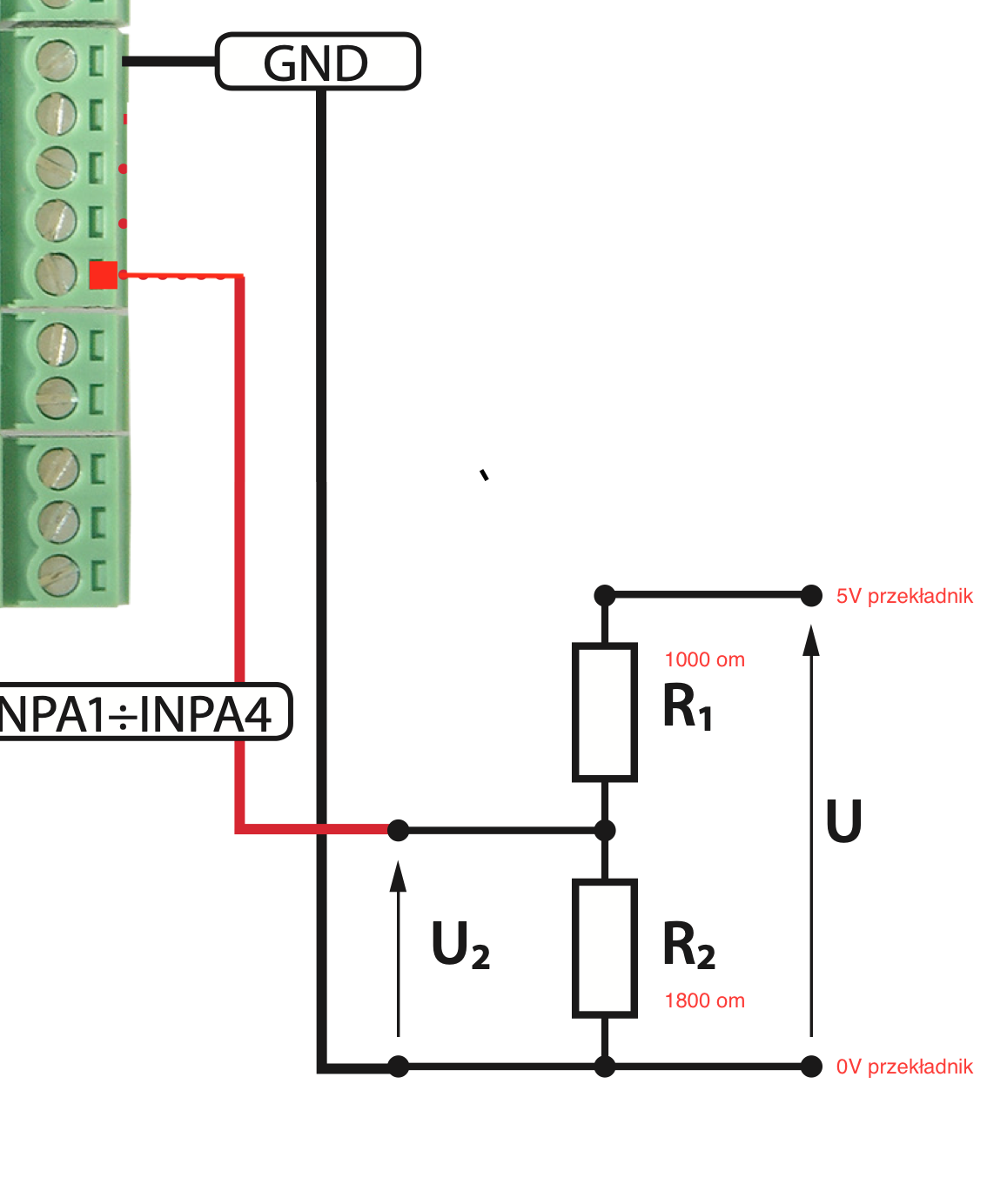

Podłączyłem dzielnik jak na zdjęciu do INPA4, aby wyniki były takie same musiałem ustawić mnożnik 170. Mierzyłem napięcie podczas pracy i wyszło 5V na stykach. Możliwe że taki mnożnik ma być?. Przy pomiarze energii, ustawiłem "I" na INPx a U na 230V tak powinno być?, rozumiem że zużycie w kWh sumuje dla wszystkich INPA, aby uzyskać całkowite zużycie prądu?.


<t></t>
Odpowiedz
