Plik konfiguracyjny bez prawidłowych przeliczeń dziesiętnych.
Uwaga - aby port RS485 w inwerterze Solaredge działał musi być ustawiony z aplikacji (w wersji instalatorskiej) lub zdalnie przez operatora.
Musi zostać włączony jeden z 2-ch portów i wybrany protokół SunSpec a nie inna opcja np licznika.
Operator ustawia także parametry transmisji i ID portu, należy to uzgodnić i odpowiednio ustawić w konfiguracji urządzenia Custom.

Załączone pliki

  SunSpec_preset.zip (Rozmiar: 2.23 KB / Pobrań: 102)

Przedstawiamy nowe rozwiązanie w LK3
Regulator 3 fazowy działający na zasadzie poczwórnego przełącznika zależnego opartego na wyjściach PWM

Dla zobrazowania zasady przełącznika zależnego przypomnę tu stare odbiorniki radiowe gdzie podczas wciśnięcia jednego klawisza pozostałe automatycznie wyskakiwały, Nasze wyjścia pwm zachowują się podobnie, tylko jedno z wyjść pwm 1-->3 może być włączone a podczas ich zmiany wszystkie wyjścia pwm są rozłączane

Zastosowanie...
Załóżmy że mamy 3 źródła prądu i chcemy je równomiernie dociążyć tak by efektywność była jak najlepsza. Regulator faz to wykona.

Idealnie sprawdzi się też w instalacji solarnej, w przypadku gdy zbyt wysokie napięcie w linii energetycznej powoduje nam odpięcie falownika, LK3 dociąży zawyżoną napięciowo fazę tym samym powodując dalsze pompowanie energii do sieci.

Systemy UPS mogą przełączać się na najmocniejszy zestaw baterii które ładują niezależne kontrolery solarne. Prądy do 120A.

Może tez działać jako przekładnik faz, w przypadku braku jednej lub kilku automatycznie dostarczy nam prąd do newralgicznych urządzeń w domu z dostępnej fazy - i to nie mały bo ogranicza nas tylko wartość mocy styczników.

Automatycznie przełączać 3 wejścia audio do jednego wzmacniacza  itdd.

Napełniać 3 zbiorniki tak by ich poziom wypełnienia był jednakowy (balast na łodzi)

jednym słowem sprawdzi się wszędzie tam gdzie potrzebujemy kontrolować 3 wejścia na jedno wyjście


Zasada działania:
Do wejść inpa1=>3 podpinamy dowolny miernik który będzie nam weryfikował zmiany napięcia na 3 źródłach
UWAGA!!! to muszą być te fizyczne wejścia inpa1->3 ponieważ zkorelowane z nimi wyjścia pwm1->3 będą wysterowywane przez LK3
Wyjście pwm0 to dodatkowe zabezpieczenie stycznikowe dla większych prądów np  grzałka CWU lub pakiety akku etc.
po przekroczeniu wartości wejścia inpa następuje rozłączenie i załączenie przypisanego wyjścia pwm - inpa1 załączy pwm1, lub inpa2 załączy pwm2 , inpa3 załączy pwm3.

Przykład 1,
Przy pomocy ACMetra podpiętego pod inpa1=>3 monitorujemy napięcia na 3 fazach linii energetycznej
W przypadku przekroczenia wartości docelowej na jednej z faz następuje załączenie przekaźnika przypisanego do niej.
Sam moment załączenia przekaźnika zostanie poprzedzony chwilowym wyłączeniem pwm0 pod którym jest stycznik oraz rozłączeniem wszystkich przekaźników.
Zabezpieczenie to umożliwia nam chwilowe odpięcie zasilania od scrosowanego panelu w celu ochrony przekaźników przed spaleniem łukiem rozłączania lub prądem międzyfazowym.
Przetestowano przełączanie 6kw grzałki przy pomocy 3 przekaźników 16A i stycznika 25A - daje rade nawet na tanich F&F PK-1P-12V
Jeśli nie osiągniemy wartości działania grzałka będzie zasilana z wyjścia wybranego w ustawieniach.
Temperaturę w zbiorniku CWU kontrolujemy przy pomocy zdarzenia opartego na DS oraz wyjściu OUT5 oraz czasowo w schedulerze.

Przykład 2,
Przy pomocy inpa1=>3 mierzymy napięcie akumulatorów UPS 24v które są ładowane z paneli fotowoltaicznych, 3 odrębne zestawy
ustawiamy wartość docelowa na 22v po jej przekroczeniu pakiet aku będzie podpinany do systemu UPS
w przypadku rozładowania LK3 podepnie nam kolejny pakiet aku a po osiągnięciu progu odepnie aku chroniąc je przed głębokim rozładowaniem
Na tej samej zasadzie możemy podpiąć ładowanie sieciowe do pakietów które załączy się jeśli solarne nie naładuje nam do odpowiedniego poziomu

Regulacja..
Regulator faz ma możliwość ustawienia progu działania - wartość docelowa po osiągnięciu której następuje akcja
czasów opóźnienia pomiędzy załączaniem pwm0 a pwm1->3 w ms (ochrona przed łukiem) i czasu minimalnego pracy w s (opóźnienie przełączenia)
Opóźnienie włączania to zwłoka w sek. od startu LK. Niektóre nakładki powodowały "przekliki" tuż po starcie, opóźnienie to eliminuje takie niepożądane działanie, daje też czas na dokładne skalibrowanie wejść i stabilizacje pomiarów.
Sposobu reakcji w przypadku nie osiągnięcia progu działania - załącza wybrane ustawione wyjście
UWAGA !!! Używając regulatora faz nie zaleca się ustawiać innych zdarzeń opartych na PWM - szczególnie przy "nieskrosowanym" okablowaniu
Wszelkie próby wyłączenia pwm0 ręcznie lub programowo zakończą się niepowodzeniem.
Wyjście PWM0 cyklicznie powraca do stanu ON - stycznik rozłącza się tylko na krotki okres czasu podczas zmiany stanu pwm1->3
Kontrole stycznika podpiętego do pwm0 można prowadzić przy użyciu np out5 [+] oraz pwm0 [-] i zdarzeń opartych na out5
wyjścia pwm1=>3 można zmieniać ręcznie, ich automatyczna zmiana nastąpi w przypadku przekroczenia progu działania innego z wejść inpa1->3
Tylko jedno z tych wyjść jest aktywne w danej chwili. Zmiana ręczna powoduje przełączenie automatyczne tych wyjść.

Jest sobie zakupiona wiele lat temu w Castoramie klima "split" marki HYUNDAI sterowana pilotem IR oznaczonym GZ-1002B-E3.
Ten model pilota o dziwo nadal dostępny, jest ich trochę na alle... choć wszystko wysyłka z Chin.
Czy da się sterować tą klimą za pomocą kontrolera WiFi zastępującego pilota?
Przydałoby się włączać jak jest tańsza energia w godz. 13-16 lub nadprodukcja z PV (co zwykle znaczy że słoneczko przygrzało i klima się przyda).
Jest tam chyba nawet jakaś funkcja odwrócenia obiegu i grzania zamiast chłodzenia, to by się z kolei przydało móc automatycznie włączać jak jest zimno ale nie za zimno (wtedy COP spada i lepiej po prostu włączyć ogrzewanie niestety elektryczne w czasie tańszej taryfy, ale w okresach przejściowych wiosna/jesień taka "pompa ciepła" mogłaby zaoszczędzić trochę energii jakby odpowiednio tym sterować).
Udało mi się dojść tyle (za pomocą fotodiody i oscyloskopu) że oryginalny pilot nadaje kody modulując nośną 38 kHz, ale nic więcej o tych kodach nie wiem.  Być może są zgodne z jakąś inną marką klimatyzatorów?
Bez pilota IR (samym zasilaniem 230V AC) nie da się sterować, po zaniku i powrocie zasilania klima zawsze startuje w standby, nie ma tak zaawansowanej funkcji jak pamiętanie co było włączone wcześniej.
Jakby udało się jakoś rozpoznać protokół, co ma być po control?cmd=IRSEND,... to byłaby już połowa sukcesu.  Walczył ktoś może z podobnym tematem?

Hello,

I have a problem in comunication via RS485

I have LanKontroler v3.8 soft 1.49d with RS485 converter
I have epever xtra4415n and comunication works perfect. I use template on Modbus page.

I try to get data from Sofarsolar ME3000SP and Sofarsolar 3300tl-g3 with no success.

On the ME3000SP is icon RS485, when I connect the cable.
The setup of the Sofar comunication is: ID:12, data bit 8, parity NONE, end bit 1, baudrate 9600
It blink only TX led on the converter.

I try all combination in sofar settings and also custom settings in LK.

Thank for help

Witajcie,

Napisałem wtyczkę do monitorowania LK 3.x w CheckMK za pomocą snmp.

Może komuś się przyda.

CheckMK - Plugin Download

Witam,

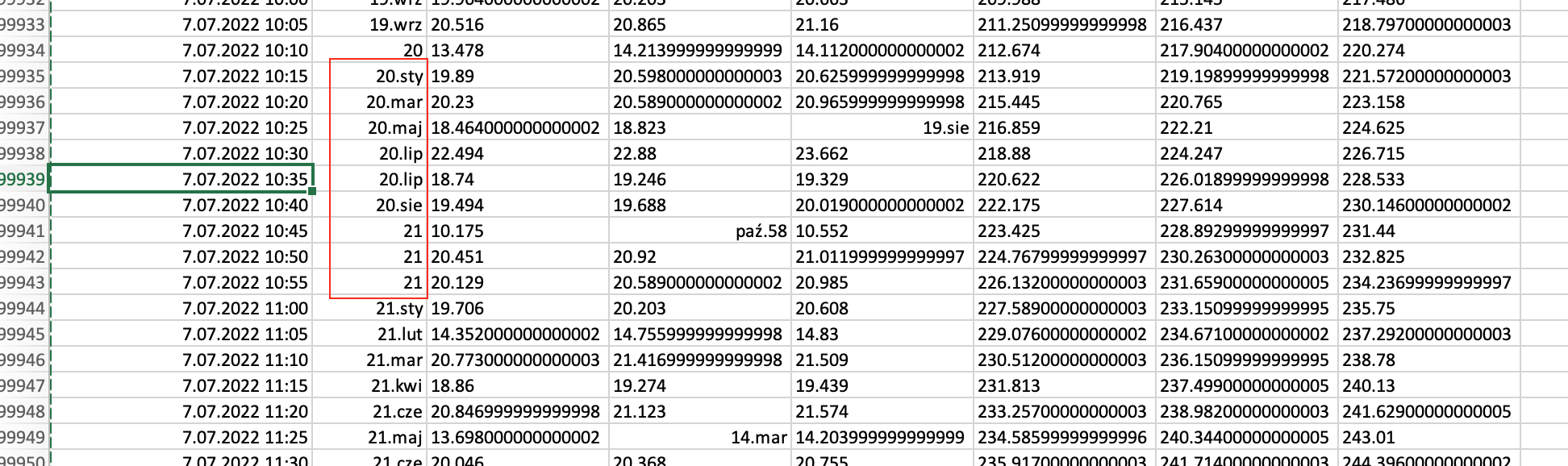

Eksportuje dane ze strony MQTT do pliku .CSV dalej robię import w Excelu z pliku tekstowego i wychodzi mi coś takiego jak w załączniku. Losowo wartości zmienia mi w daty. Drugie pytanie jak przy imporcie ograniczyć się tylko do pobranych danych?, bo Excel zrobił mi 100 tys wierszy z pustymi datami od 2021 i godziną co 5 minut.

Załączone pliki

Miniatury


witajcie,
czy komuś udało się podpiąć falownik SOLAX (np X3) do LK przez modbus?
w ogóle osiągnąć jakiekolwiek połączenie z takim falownikiem?
pozdr

Hello,

I am trying to use a CMP11 Pyranometer (see https://www.kippzonen.com/Product/13/CMP11-Pyranometer) with Lan Controller 3.8. The sensor supplies a low voltage of 0 to 20 mV in relation to the amount of incoming sun radiation. I have connected the two wire sensor to analog input 1 and I have set up the input at 5v but the value was not as expected (something like 25 (left) with 0.02 (right)). I wonder if I can read precisely such small voltages, under 20mV, with the Lan Controller's analog inputs.

Thank you.

Witam,

Czy jest możliwość sterowania w układzie 1 serwer  i dwóch klientów?. Chciałbym żeby z jednego LK sterować przekaźnikami na dwóch pozostałych (te same wyjścia OUTx).

Hi, it is possible to read pulses from LE-02d MID electricity meter? (SW 1.49d | HW 3.8)


https://www.fif.com.pl/en/usage-electric...e-02d.html

In datasheet I see: Connection voltage SO + SO- max. 30 V DC
And digital inputs are up to 20V. So I guess no. Maybe resistor voltage divider?
